Komplettes Kaltes Ende aus einer Hand für neues Glaswerk in der Türkei

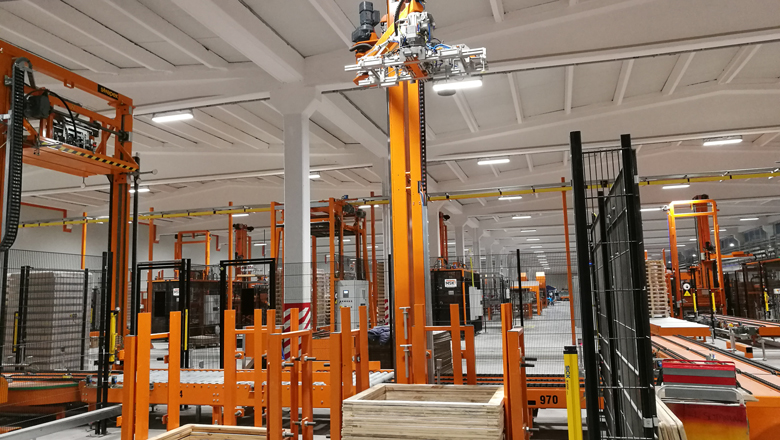

Für das neue Glaswerk Bastürk Cam in Malatya / Türkei hat MSK das komplette Kalte Ende inklusive Steuerung und Montage aus einer Hand geliefert. Produktionsstart war Anfang Januar 2018. Das Kalte Ende umfasst die Anbindung des Kühlofens mit drei Flaschenförderlinien, Palettierern, Schrumpfverpackungsanlage sowie Palettenfördertechnik und wurde bereits für die Erweiterung durch eine zweite Wanne konzipiert.

Komplettlieferant mit Erfahrung

Auf der GLASSTEC 2016 beauftragte der türkische Hersteller Bastürk Cam MSK mit der Lieferung des kompletten Kalten Endes für seine neue Glasproduktion in Malatya. Die jahrzehntelange Erfahrung und das führende Know-how des Kalt-End-Komplettanbieters MSK war dabei einer der entscheidenden Gründe für den Neueinsteiger in der Glasproduktion. Das Kalte Ende wurde für eine bestehende Gebäudestruktur konzipiert und bereits etwa ein Jahr später in Betrieb genommen. Mit einem türkischsprachigen Projektmanagement im Hause MSK und türkischsprachigen Servicemonteuren in der Türkei vor Ort stellt MSK eine bestmögliche Kommunikation mit den Projektverantwortlichen bei Bastürk Cam sicher. MSK lieferte das gesamte Maschinenequipment am Kalten Ende ab Kühlofen bis zur Palettenverpackung aus einer Hand und als Turnkey-Installation. So konnten zahlreiche Komponentenschnittstellen als potentielle Fehlerquellen vermieden und das gesamte System durch eine einheitliche Steuerungssoftware vernetzt werden.

Ab Kühlofen aus einer Hand

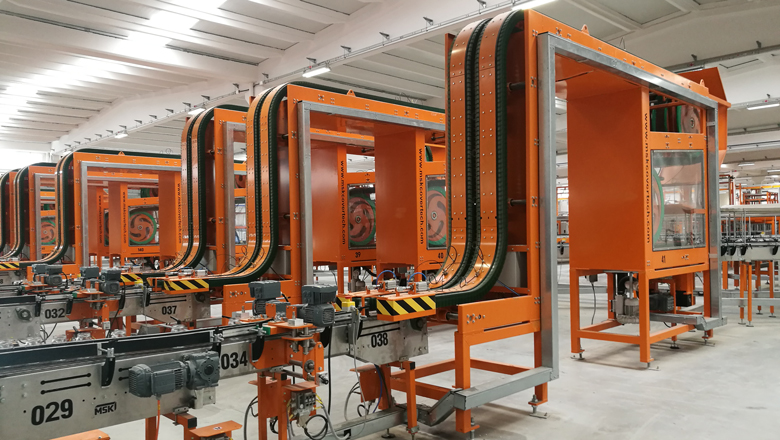

Die Produktion bei Bastürk Cam startete planmäßig im Januar 2018 mit der Inbetriebnahme des ersten Kühlofens. Über drei Flaschenförderlinien werden die produzierten Flaschen und Weitmundgläser durch den Inspektionsbereich zu den Palettierern transportiert. MSK Flaschenfördersysteme sind aus Edelstahl und Premium-Komponenten für eine besonders lange Lebensdauer im eigenen Hause gefertigt und werden wie alle MSK Maschinen einheitlich durch die MSK Software EMSY gesteuert.

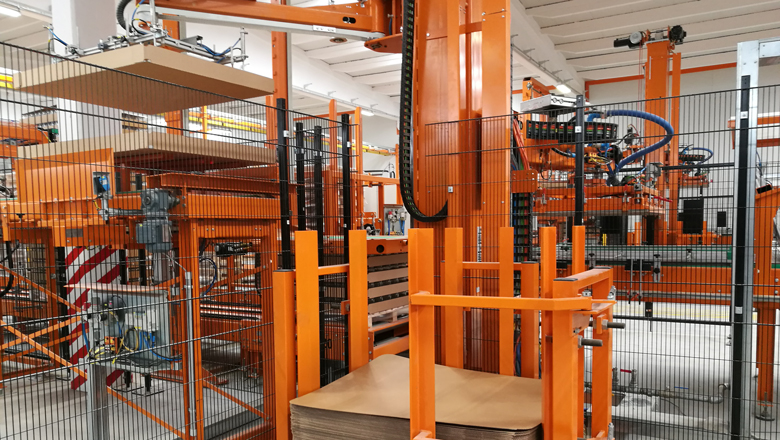

Die drei installierten Palettierer MSK Triotech sind mit dem Universal-Palettiererkopf MSK Unitech ausgestattet. Das ermöglicht die flexible Produktion der unterschiedlichen Glasprodukte in Malatya ohne Umrüstzeiten beim Jobchange mit ein und demselben Palettierkopf. Die  Palettierstationen werden durch eine zentrale Dressingline mit zwei Palettenformaten versorgt. Nach dem Palettieren transportierten Palettenförderer und ein mobiler MSK Paletten-Verfahrwagen die Glaspaletten vollautomatisch zu der Schrumpfverpackungsanlage MSK Multitech, wo sie 6-seitig geschützt für Lagerung und Transport mit Folie verpackt werden.

Einsparungen durch Universal-Palettierer

Das bei Bastürk Cam eingesetzte Schwenkarm-Palettiersystem MSK Triotech bietet in Kombination mit dem Universal-Kopf MSK Unitech einen großen Vorteil, da alle Produkte von ein und demselben Palettierkopf verarbeitet werden können. Die Universallösung ermöglicht somit im Vergleich zu einem Greifschlauchsystem eine deutliche Zeitersparnis beim Job-Change. Zudem wird der Luftverbrauch deutlich reduziert und der Ersatzteil-Nachkauf durch Verschleiß der Greifschläuche entfällt. Die Palettierer verarbeiten bei Bastürk Cam bis zu 3 Lagen pro Minute und sind darüber hinaus mit drei MSK Traymakern, einem zentralen Zwischenbodenaufleger und Deckblatt- bzw. Trayaufleger sowie einem Holzrahmenaufleger ausgestattet. Die zentrale Dressingline konfektioniert ein Bodenblatt für die Leerpaletten, welches später in Kombination mit der Folienhaube eine rundherum dichte Folienverpackung bildet. MSK Triotech Palettierer zeichnen sich durch ihre platzsparende Bauform sowie geringen Verschleiß aus, da die Palettiersäule fest auf dem Boden steht und nur der Arm um die Säule schwenkt.

Flexible Palettenverpackung

Mit der MSK Multitech Schrumpfverpackungsanlage verfügt das Kalte Ende in Malatya über eine kompakte, leistungsfähige und flexible Lösung. Die Anlage ist mit zwei Folienformaten ausgestattet und ermöglicht das Verpacken von bis zu 60 Paletten pro Stunde. Das kompakte Design mit absenkbarem Maschinenkopf auf Arbeitsniveau und wartungsfreier Zahnriementechnik  ermöglicht eine einfache und schnelle Wartung und sorgt für einen sehr geringen Energieverbrauch. „Die MSK Multitech zieht die Folienhauben über die Palettenladungen, ohne diese zu berühren. Dies ist eine sehr sichere Verpackungslösung für empfindliche Glasprodukte und ermöglicht darüber hinaus aus technischer Sicht den Einsatz dünnerer Folien, was sich positiv bei den Verpackungsstückkosten bemerkbar macht“, erläutert Uwe Jonkmanns, Vertriebs- und Marketingleiter bei MSK. Das Schrumpfen der Folie erfolgt durch den Einsatz eines MSK Sicherheits-Schrumpfrahmens. Das spezielle Warmluftmischverfahren erwärmt die Folie gezielt und schonend und erhält so ihre Spannkraft und Dauerfestigkeit. MSK Schrumpfrahmen arbeiten mit Wärmerückgewinnung, was die Energieeffizienz deutlich steigert.

Automatisierter Materialfluss

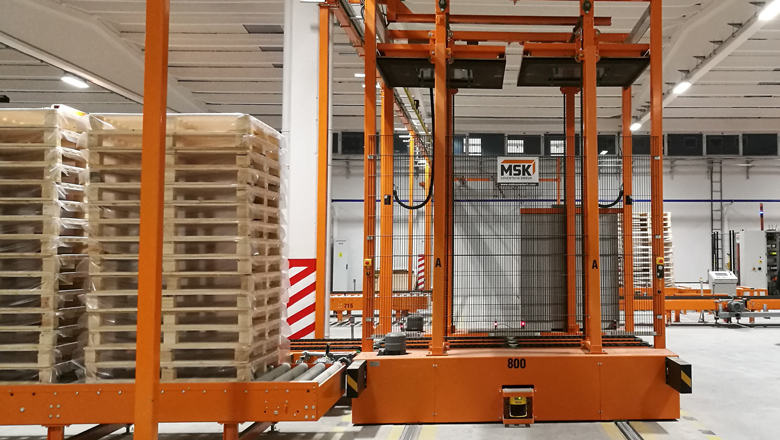

Der MSK Verfahrwagen hat die zentrale Aufgabe, alle Produktionslinien, Palettier-, Schrumpf- und Leerpalettenlinien vollautomatisch miteinander zu verbinden, ohne dass ein Gabelstapler eingesetzt werden muss. Von der Kapazität her ist er bereits für die Anbindung einer weiteren Wanne ausgelegt, welche für 2019 geplant ist. Nach Anforderung werden die noch unverpackten Glaspaletten von allen Palettierlinien zur Schrumpfverpackungsanlage gefördert. Auch die zentrale Dressingline für die Aufbereitung von Leerpaletten wird durch den Verfahrwagen angefahren. Insgesamt ist der mobile Palettenförderer für eine Leistung bis 60 Paletten pro Stunde ausgelegt und sorgt für einen ruhigen, sicheren und automatisierten Materialfluss.

Einheitliche und vernetzte Steuerung mit MSK EMSY 5.4

Das gesamte Kalte Ende steuert MSK bei Bastürk Cam mit der speziell auf MSK Anlagen abgestimmten Software MSK EMSY. Die intuitive, mit 3D-Animationen unterstütze Visualisierungssoftware erleichtert die Bedienung und verkürzt die Einarbeitungszeit. Einmal eingegebene Parameter können automatisch an andere Maschinen übertragen werden. Eine Nachverfolgung der Produkte in der Gesamtlogistik ermöglicht die Software ebenso wie ein Gesamtanlagen-Controlling.
